Control de acceso con Arduino y RFID.

Control de acceso con Arduino y RFID.

Control de acceso con Arduino y RFID.


En esta entrada explicaremos como montar tu propio control de acceso usando Arduino como la placa encargada del control y el módulo RFID-RC522 encargado de la comunicación y la lectura.
Despues de entender el funcionamiento del RFID se te abrirán las puertas de muchos otros proyectos en los que necesites está tecnología.

Materiales necesarios:





Arduino leantec -Arduino UNO.

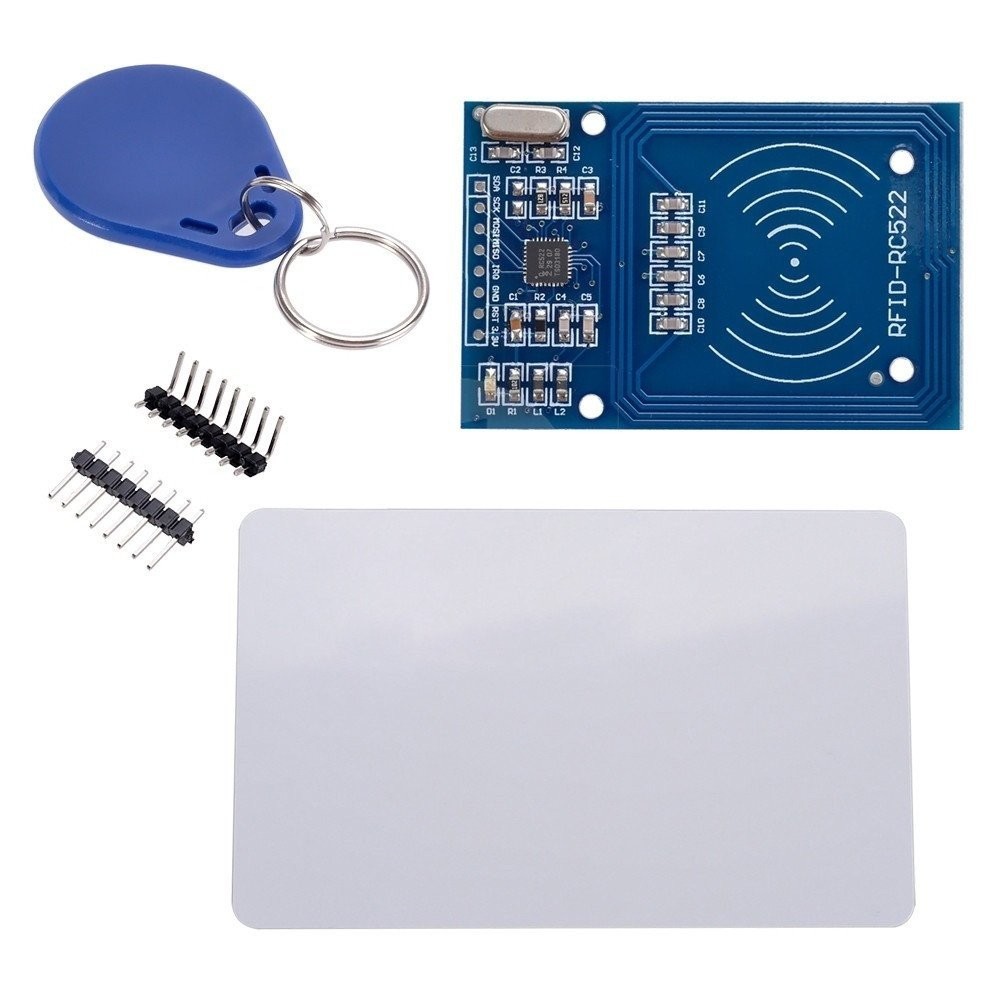

rfid leantec -Módulo RFID.
cables leantec -Cables, leds y resistencias

Algo sobre la tecnología RFID.


El cometido principal de la tecnología RFID es dotar de identidad a objetos, productos, personas, animales... es similar a un número de serie.
La identificación por radiofrecuencia, RFID por sus siglas en ingles de Radio Frequency IDentification, es un sistema para recuperar y almacenar datos de forma remota y automática. Estos datos se almacenan en tarjetas, etiquetas, tags RFID...
Las etiquetas RFID, son unos dispositivos de pequeño tamaño fácil de adherir a cualquier objeto. Estas etiquetas o tags en ingles, tienen en su interior antenas de radiofrecuencia las cuales les permiten responder a peticiones de un emisor-receptor RFID.
Hay dos tipos de etiquetas, las pasivas y las activas. Las pasivas no necesitan alimentación, mientras que las activas si.
La ventaja fundamental de esta tecnología con respecto a otras es que no necesita contacto visual directo para transmitir los datos; como ocurre por ejemplo con la transmisión por infrarrojos.

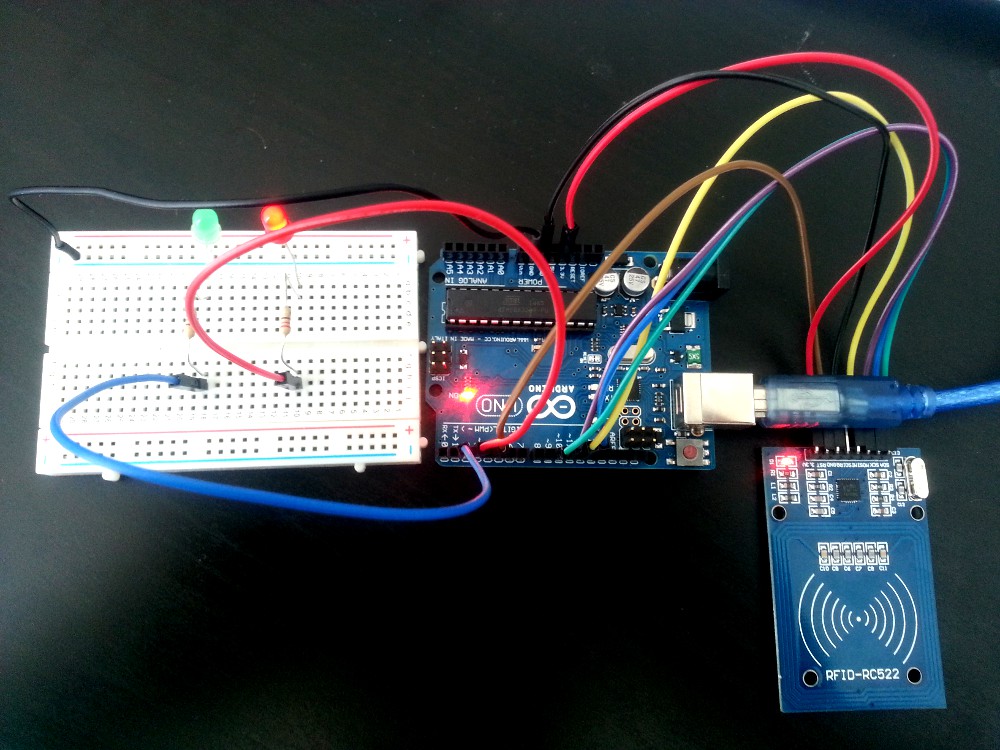

Conexión del módulo RFID con Arduino

rfid leantec


Es fácil. El módulo RFID está serigrafiado. Solo hay que conectar los pines de la siguiente forma.
En los comentarios del código que más abajo facilitamos también aparece como conectarlo.



RFID-RC522

Pines Arduino UNO

SDA 10
SCK 13
MOSI 11
MISO 12
IRQ No se conecta
GND GND
RST 5
3,3V 3V3

LED´S

LedPinAbierto (Verde) 2
LedPinCerrado (Rojo) 3


Código de prueba.

Antes de cargar el código en Arduino, necesitamos descargar y añadir la libraría para manejar el módulo RFID.
Puedes descargarla aquí.
Una vez tengamos la librería, cargamos el código en Arduino.



#include <MFRC522.h>//Descargar e incluir la librería

#include <SPI.h>

/*
Pins	SPI	   UNO  Mega2560  Leonardo
1 (NSS) SAD (SS)   10     53        10
2       SCK        13     52        SCK1
3       MOSI       11     51        MOSI1
4       MISO       12     50        MISO1
5       IRQ        *      *         *
6       GND       GND     GND       GND
7       RST        5      ?         Reset
8      +3.3V (VCC) 3V3     3V3       3.3V
* No necesario
*/

#define SAD 10
#define RST 5
MFRC522 nfc(SAD, RST);


#define ledPinAbierto    2
#define ledPinCerrado  3


void setup() {
  pinMode(ledPinAbierto  , OUTPUT);
  pinMode(ledPinCerrado, OUTPUT);
  SPI.begin();
  Serial.begin(115200);
  Serial.println("Buscando RC522");
  nfc.begin();
  byte version = nfc.getFirmwareVersion();
  if (! version) {//Entra si no encuentra el módulo.
    Serial.print("No ha encontrado RC522");
    while(1); //detener
  }

  Serial.print("Ha encontrado RC522");
  Serial.print("Firmware version 0x");
  Serial.print(version, HEX);
  Serial.println(".");
}

#define AUTHORIZED_COUNT 1 //Para autoriazar más tarjetas ponemos el número aqui y la añadimos abajo
byte Authorized[AUTHORIZED_COUNT][6] = {

                            {0x83, 0xF4, 0x8D, 0xC6, 0x3C,}
                           //,{0x10, 0x14, 0x39, 0x2E, 0xFF, 0xFF, } ejemplo de como autorizar más tarjetas  0x83,.....

                          };

void printSerial(byte *serial);
boolean isSame(byte *key, byte *serial);
boolean isAuthorized(byte *serial);



void loop() {
  byte status;
  byte data[MAX_LEN];
  byte serial[5];
  boolean Abierto = false;
  digitalWrite(ledPinAbierto, Abierto);
  digitalWrite(ledPinCerrado, !Abierto);
  status = nfc.requestTag(MF1_REQIDL, data);

  if (status == MI_OK) {
    status = nfc.antiCollision(data);
    memcpy(serial, data, 5);

    if(isAuthorized(serial))
    {
      Serial.println("Autorizado");
      Abierto = true;
    }
    else
    {
      printSerial(serial);
      Serial.println("NO autorizado");
      Abierto = false;
    }

    nfc.haltTag();
    digitalWrite(ledPinAbierto, Abierto);
    digitalWrite(ledPinCerrado, !Abierto);
    delay(2000);
  }//if (status == MI_OK)

  delay(500);

}//void loop()

boolean isSame(byte *key, byte *serial)
{
    for (int i = 0; i < 4; i++) {
      if (key[i] != serial[i])
      {
        return false;
      }
    }

    return true;

}

boolean isAuthorized(byte *serial)
{
    for(int i = 0; i<AUTHORIZED_COUNT; i++)
    {
      if(isSame(serial, Authorized[i]))
        return true;
    }
   return false;
}

void printSerial(byte *serial)
{
        Serial.print("Serial:");
    for (int i = 0; i < 5; i++) {// aumentar a 5 para leer el número de la tarjeta completo
      Serial.print(serial[i], HEX);
      Serial.print(" ");
    }
}

Probando el montaje.



Para probar nuestro montaje abrimos el monitor serial de Arduino y lo hacemos funcionar a 115200 baudios.

monitor arduino leantec

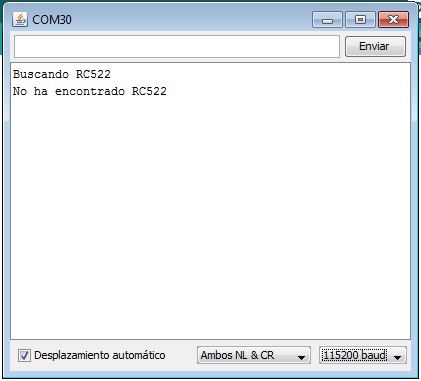

El programa, lo primero que hace es buscar el módulo RFID, si no lo encuentra en el monitor serial se imprimirá un aviso informando de que no lo ha encontrado.

rfid no encontrado leantec arduino

En el caso de que no encuentre el módulo RFID, tenemos que comprobar que todas las conexiones estan correctas y que nuestro módulo RFID esta en buen estado.

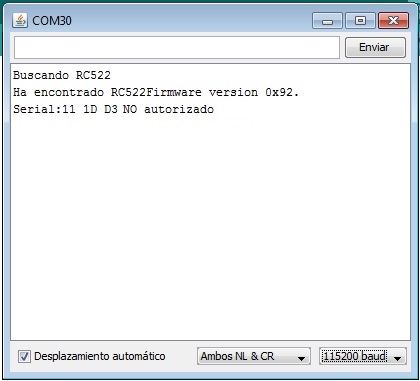

Una vez que ya lo encuentra, solo tenemos que acercar nuestra tarjeta o llavero; seguramente aparezca un mensaje en el que aparece unos números y las palabras NO AUTORIZADO.

rfid leantec

Para autorizar una tarjeta tenemos que añadir su número de identificación a esta linea de código.


#define AUTHORIZED_COUNT 1 //Para autoriazar más tarjetas ponemos el número aqui y la añadimos abajo
byte Authorized[AUTHORIZED_COUNT][6] = {

                            {0x11, 0x1D, 0xD3, 0xE, 0xD1,}
                           //,{0x10, 0x14, 0x39, 0x2E, 0xFF, 0xFF, } ejemplo de como autorizar más tarjetas  0x83,.....

                          };

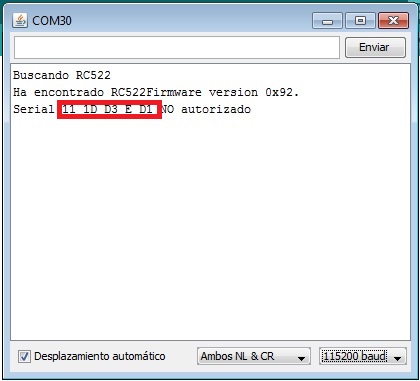

Para saber cual es el número de identificación de la tarjeta, solo tenemos que cambiar un valor en un bucle del código. Esto hace que cuando la tarjeta no está autorizada nos imprima el número de identificación de la tarjeta en cuestión.
La línea de código en la que hay que hacer la modificación es la siguiente.

void printSerial(byte *serial)
{
        Serial.print("Serial:");
    for (int i = 0; i < 5; i++) {// aumentar a 5 para leer el número de la tarjeta completo
      Serial.print(serial[i], HEX);
      Serial.print(" ");
    }

Solo tenemos que copiar el número que nos imprime por el monitor serial y añadirlo como tarjeta utorizada.

rfid arduino leantec

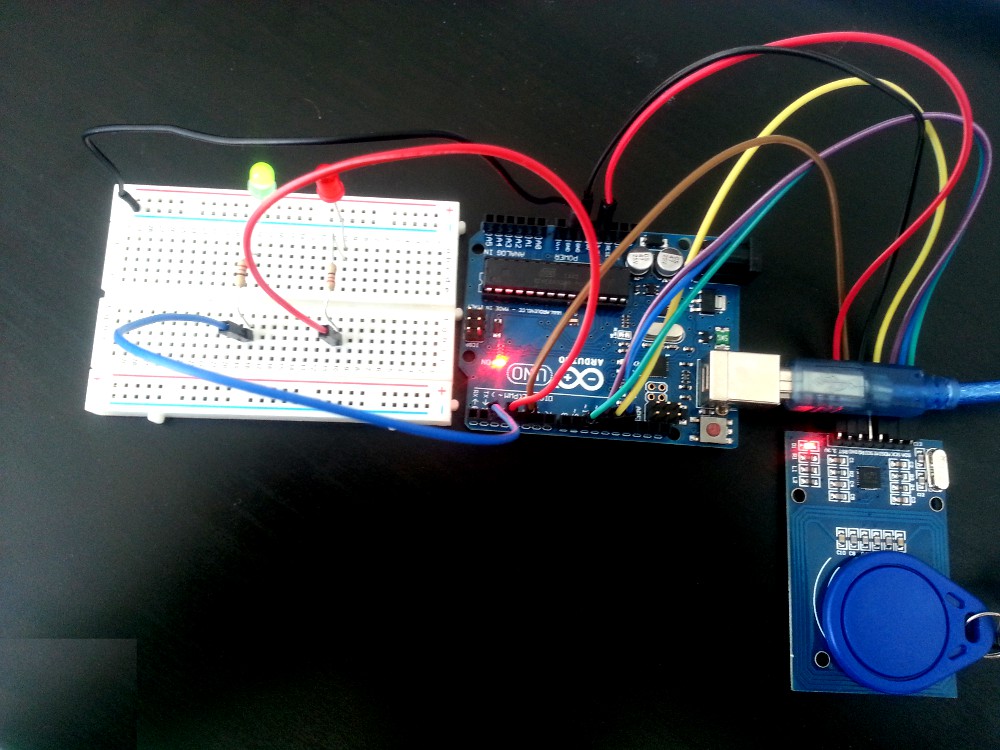

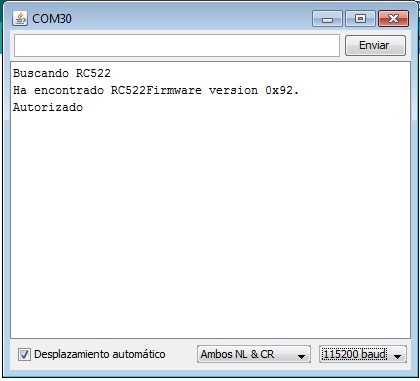

Una vez tenemos nuestra tarjeta autorizada solo tenemos que acercarla al módulo RFID. En el monitor serial nos aparecerá como tarjeta autorizada y se nos encenderá el led verde.

rfid leantec arduino autorizado

rfid leantec arduino

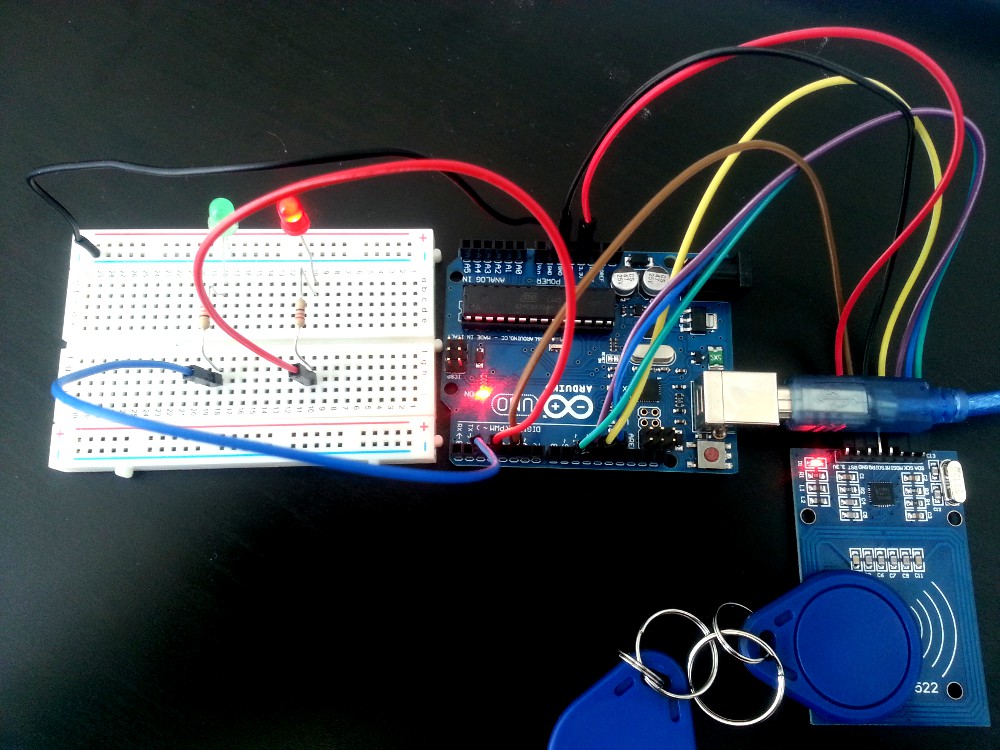

Si acercamos una tarjeta no autorizada nos imprimirá NO AUTORIZADA y permanecerá encedido el led Rojo.



rfid leantec

leantec arduino rfid

Esperamos que les sea de utilidad y no olviden que en nuestro blog encontrará muchos otros post de su interes.
Etiquetas: arduino rfid tutorial rc522
