Tutorial Arduino: Modulo GPS GPS6MV2

Módulo GPS GPS6MV2

Hola amigos tecnólogos; En nuestra entrada de hoy estudiaremos el módulo GPS GPS6MV2.

Aprendiendo el manejo de este dispositivo se nos abrirá las puertas de muchos e interesantes proyectos donde la localización, altura, velocidad o dirección de nuestro proyecto sea algo crucial para el funcionamiento del mismo.

Materiales necesarios

Arduino uno leantecArduino UNO R3
Modulo GPS6MV2Modulo GPS6MV2
Cables protoboard leantecCables

Conozcamos un poco más el módulo GPS6MV2

Este módulo GPS ideal para controlarlo con Arduino o con cualquier otro microcontrolador esta basado en el chip receptor NEO 6M de la marca UBLOX.

El GPSMV2 incluye una antena Cerámica lista para ser instalada directamente en la PCB.

La PCB viene provista de conectores para la alimentación y la trasnmisión de datos (Vcc, Tx, Rx y Gnd).

Características técnicas

Receptor Ublox NEO 6M
Voltaje de alimentación 3V a 5V
Interfaz UART, comunicación asíncrona
Modelo GY-GPSMV2

Esquema de conexión

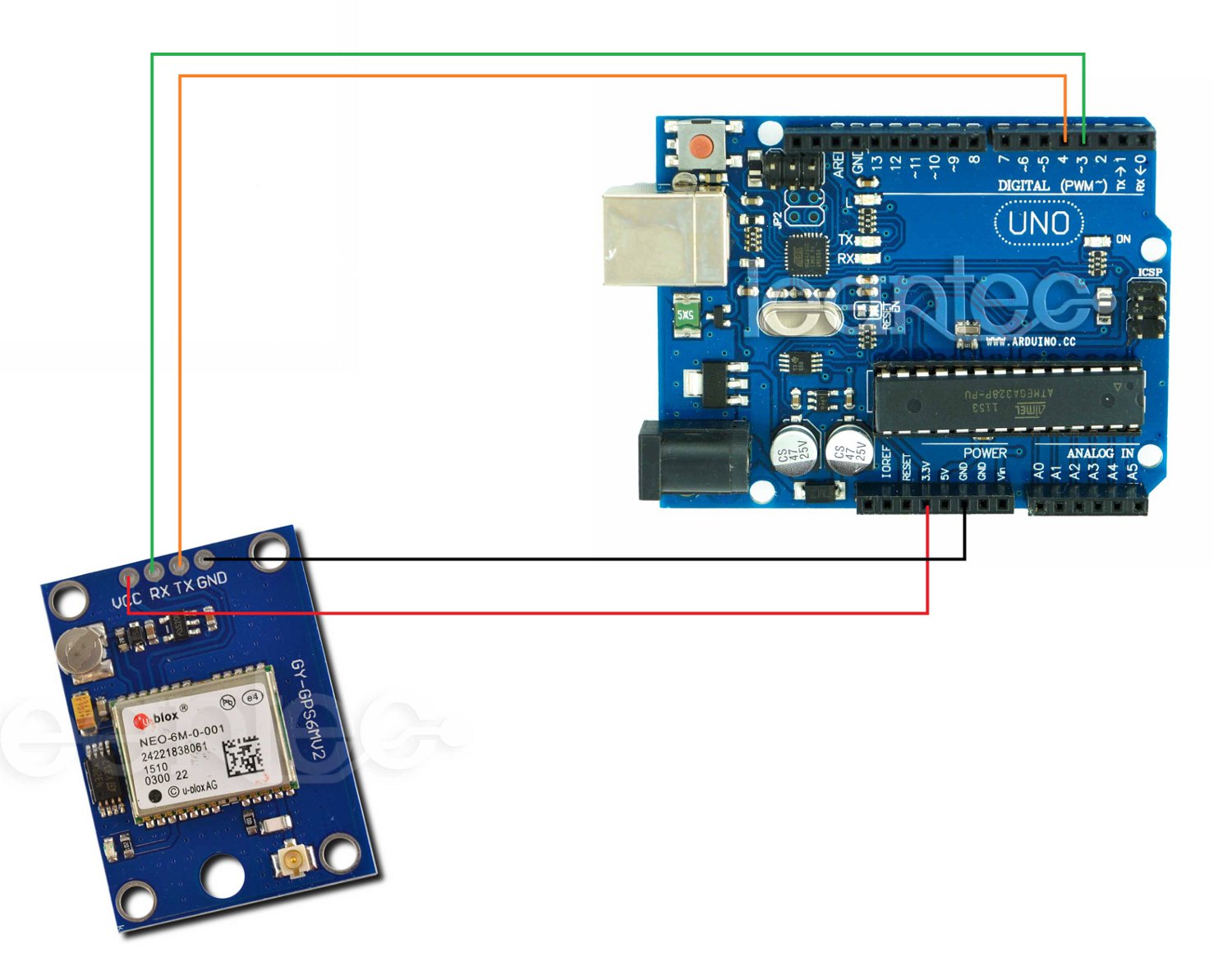

En el siguiente esquema se representa la forma de conectar nuestro GPS a Arduino.

La conexión la hacemos en los pines 3 y 4, ya que estos son los pines que usaremos para la comunicación serie en lugar de los que Arduino tiene por defecto que son el pin 0 y 1.

Esto lo hacemos para evitar tener que desconectar el módulo GPS de Arduino cada vez que necesitamos programar Arduino.

Para usar otros pines como puerto serie tenemos usar la librería software serial. Esta librería esta instalada por defecto en el IDE de Arduino.

Esquema de conexion GS6MV2

Código

En esta ocasión tenemos dos formas de recoger los datos que el GPS genera.

Código para la obtención datos puros

Con este código podemos leer constantemente el módulo GPS6MV2 y representar estos datos por el monitor serial.

Hay que tener en cuenta que la comunicación con el GPS se hace a 9600 baudios, pero la de Arduino con el monitor serial se hace a 115200 baudios, por lo que tenemos que cuando abramos el monitor serial tenemos que cambiar de 9600 a 115200 baudios.

#include <SoftwareSerial.h>
SoftwareSerial gps(4,3);

char dato=' ';

void setup()
{
 Serial.begin(115200);
 gps.begin(9600);
}

void loop()
{
  if(gps.available())
  {
    dato=gps.read();
    Serial.print(dato);
    delay (50);
  }
}

Con el código de más arriba se reciben los datos »puros» es decir datos que siguen el protocolo NMEA (National Marine electronics Asociation). Este es un protocolo standar para la recepción de datos GPS.

Datos GPS RAW

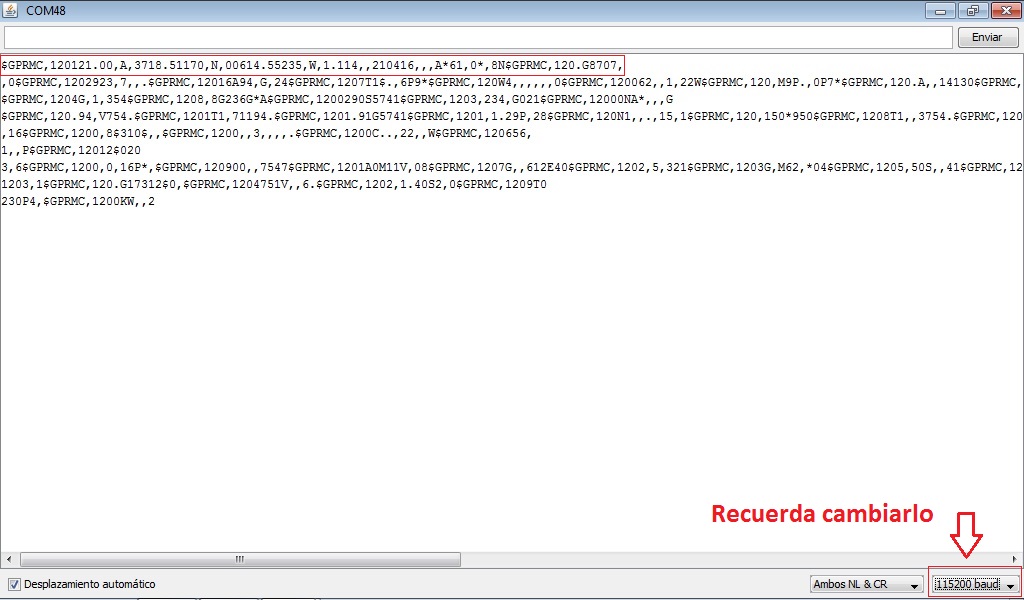

En la siguiente imagen podemos ver los datos del GPS.

Nosotros nos quedaremos con la linea marcada de rojo en la imagen de más arriba, la que empieza por GPRMC y descifraremos los datos que en ella aparecen de la siguiente forma:

120121.00: Nos indica la hora GMT ()
A: Nos indica que el dato de posición es correcto. (Si aparece una V es que no es correcto)
3718.51170: Nos indica la longitud ()
N: Nos indica al Norte.
00614.55235: Nos indica la latitud ()
W: Nos indica al Oeste
1.114: Nos indica la velocidad en nudos.
210416: Nos indica la fecha ()

Código para la obtención de datos con librería

Con este código obtenemos los datos con más orden. Para poder hacer esto necesitamos tener instalada la librería TinyGPS.

#include <SoftwareSerial.h>//incluimos SoftwareSerial
#include <TinyGPS.h>//incluimos TinyGPS

TinyGPS gps;//Declaramos el objeto gps
SoftwareSerial serialgps(4,3);//Declaramos el pin 4 Tx y 3 Rx

//Declaramos la variables para la obtención de datos
int year; byte month, day, hour, minute, second, hundredths; unsigned long chars; unsigned short sentences, failed_checksum; void setup() { Serial.begin(115200);//Iniciamos el puerto serie serialgps.begin(9600);//Iniciamos el puerto serie del gps //Imprimimos: Serial.println(""); Serial.println("GPS GY-GPS6MV2 Leantec"); Serial.println(" ---Buscando senal--- "); Serial.println(""); } void loop() { while(serialgps.available()) { int c = serialgps.read();
if(gps.encode(c)) { float latitude, longitude; gps.f_get_position(&latitude, &longitude); Serial.print("Latitud/Longitud: "); Serial.print(latitude,5); Serial.print(", "); Serial.println(longitude,5);


gps.crack_datetime(&year,&month,&day,&hour,&minute,&second,&hundredths); Serial.print("Fecha: "); Serial.print(day, DEC); Serial.print("/"); Serial.print(month, DEC); Serial.print("/"); Serial.print(year); Serial.print(" Hora: "); Serial.print(hour, DEC); Serial.print(":"); Serial.print(minute, DEC); Serial.print(":"); Serial.print(second, DEC); Serial.print("."); Serial.println(hundredths, DEC); Serial.print("Altitud (metros): ");
Serial.println(gps.f_altitude()); Serial.print("Rumbo (grados): "); Serial.println(gps.f_course()); Serial.print("Velocidad(kmph): ");
Serial.println(gps.f_speed_kmph()); Serial.print("Satelites: "); Serial.println(gps.satellites()); Serial.println(); gps.stats(&chars, &sentences, &failed_checksum); } } }

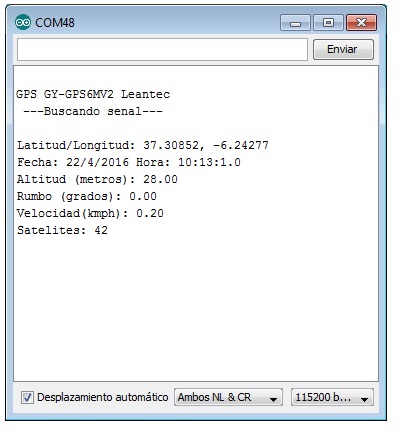

En la siguiente imagen vemos como se verán los datos recogidos por el GPS.

Pantallazo datos GPS
Salida de los datos obtenidos con el GPS

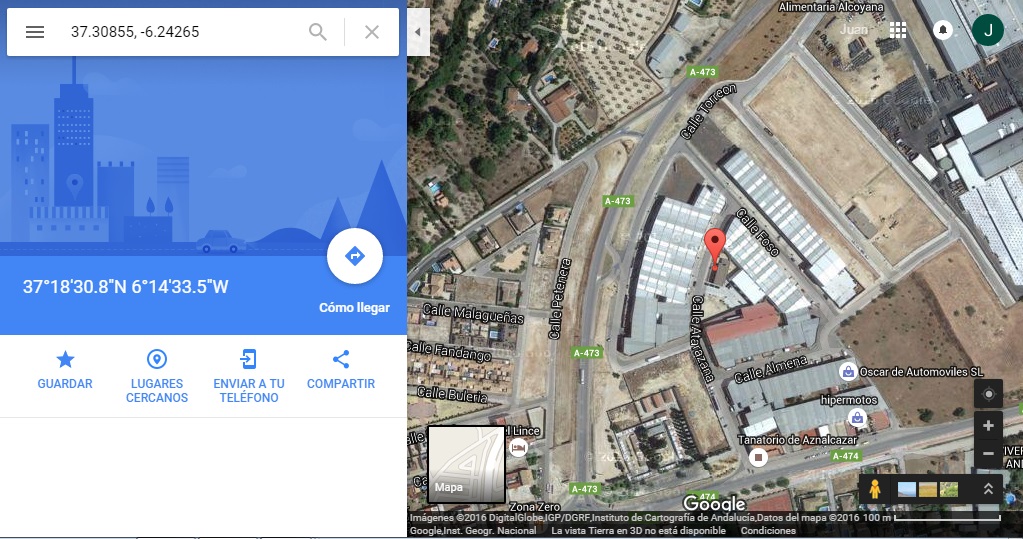

Por último y para comprobar que la información recopilada por el módulo GPS6MV2 introducimos la latitud y la longitud en Google Maps.

Google Maps con GPS Arduino

Esperamos que les sea de utilidad y no olviden que en nuestro blog encontrará muchos otros post de su interes.
